副枝瑛覚当社最高技術顧問による
匠の技で蘇るラックスマン CL32 管球式プリアンプの修理内容です。 |
■ 現状
１．ノイズ／ハムが多い。電流のドリフトが35mvと非常に多い。
２．真空管の不良。全部測定したが60%近くエミゲンしている不良
３．電源部ブロックコンデンサーリーク不良。
４．カップリングコンデンサー不良。リーク気味。
５．電流端子板が焼損している。
６．コントロールパネル照明切替ランプ切れ。
７．全面パネル汚れ／基盤汚れ多し。
８．内部汚れ多し。
９．切替SW接触不良
10．入出力ピンジャックの接触不良。
■ 対策／修理

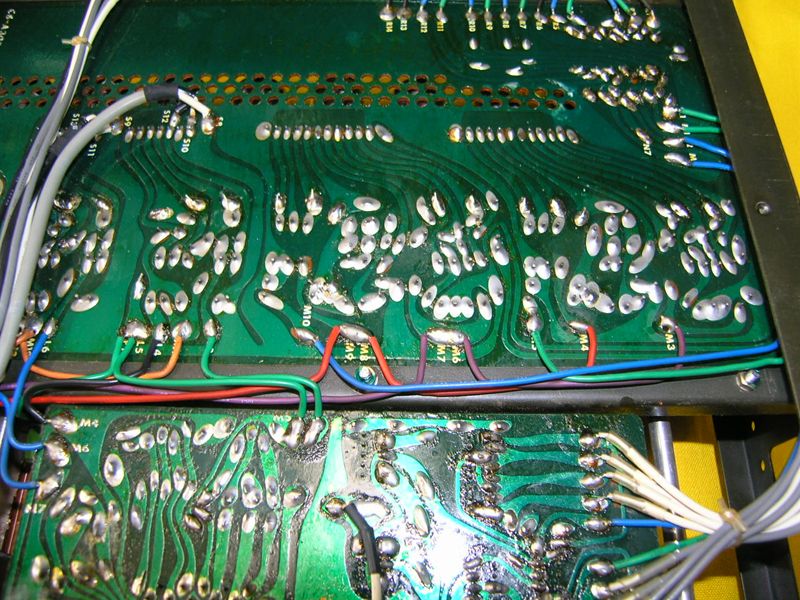

１．基盤洗浄。
２．切替SW接接点を解体洗浄。

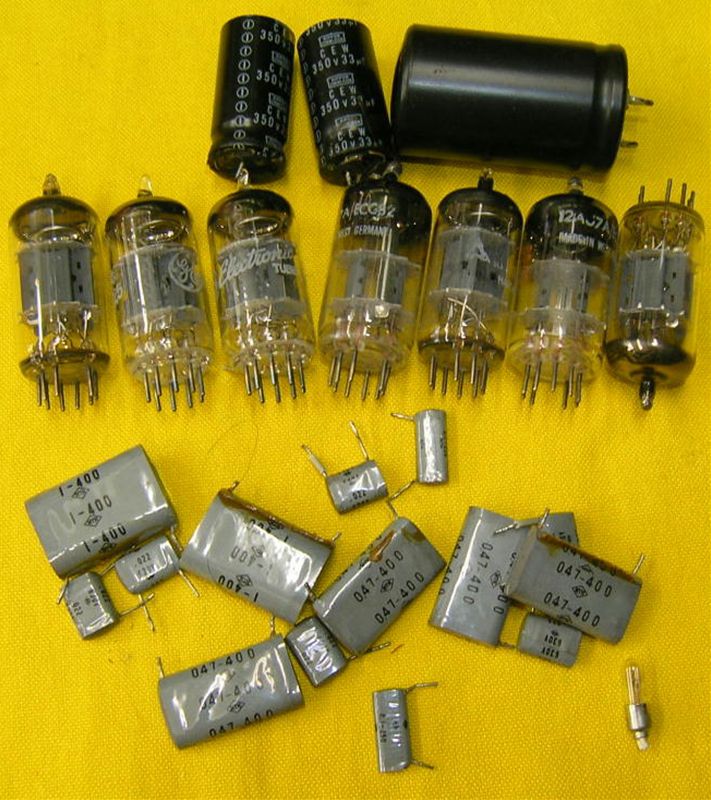

３．電源部解体。フィラメント電源ブロックコンデンサー3300μF/25vから4700μF/25vに交換。
４．カップリングコンデンサーをアムトランスの理研のフィルムに全部交換。
５．B電源用コンデンサー交換33μF/450V−２ヶ交換。
６．真空管を全部交換。全て真空管測定器で３回の選別後行う。
ECC-8035（12AX7）５本。ECC-8025（12AU7）２本
７．ラグ版新設
８．アースの徹底化
９．PLランプ交換12V
10．その他不適刹那部品はほとんど交換しました。

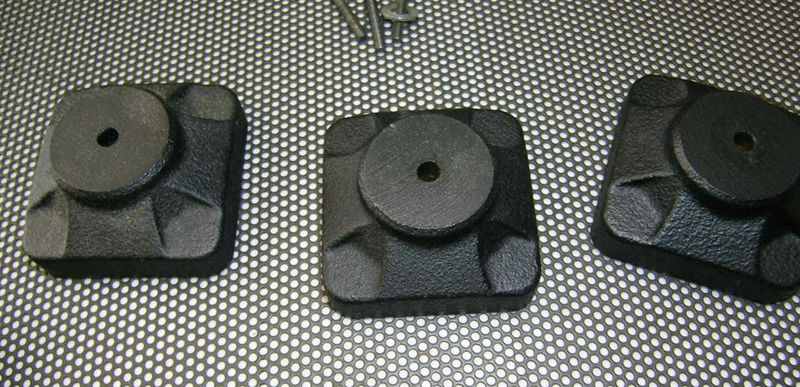

11．ゴム脚を廃止しTAOCの鋳鉄インシュレータ脚に交換です。
12．エ-ジング100時間連続ランニング。CDプレイヤーにて。
13．EQ特性20HZ−-25KH／0.3db以内、BAFF-AMP特性0HZ-20KHZ／0db、
LRレベル差／0.1db以内、歪率／1KZで0.004％1V時、N比0.1mv以内。
14．30年まえと言うことを考えると非常に素晴らしいです。特性は初期特性以上と思います。
試聴しましたがExcellent！！です。
現在、熊本のN氏がご愛用されています。
|
