副枝瑛覚当社最高技術顧問による

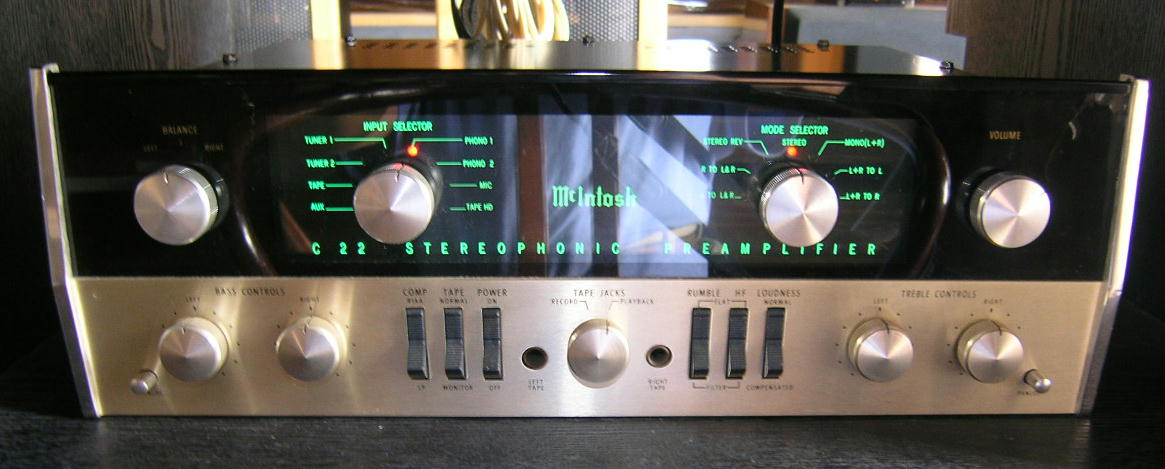

匠の技で蘇るMcIntosh C22オリジナルの修理内容です。 |

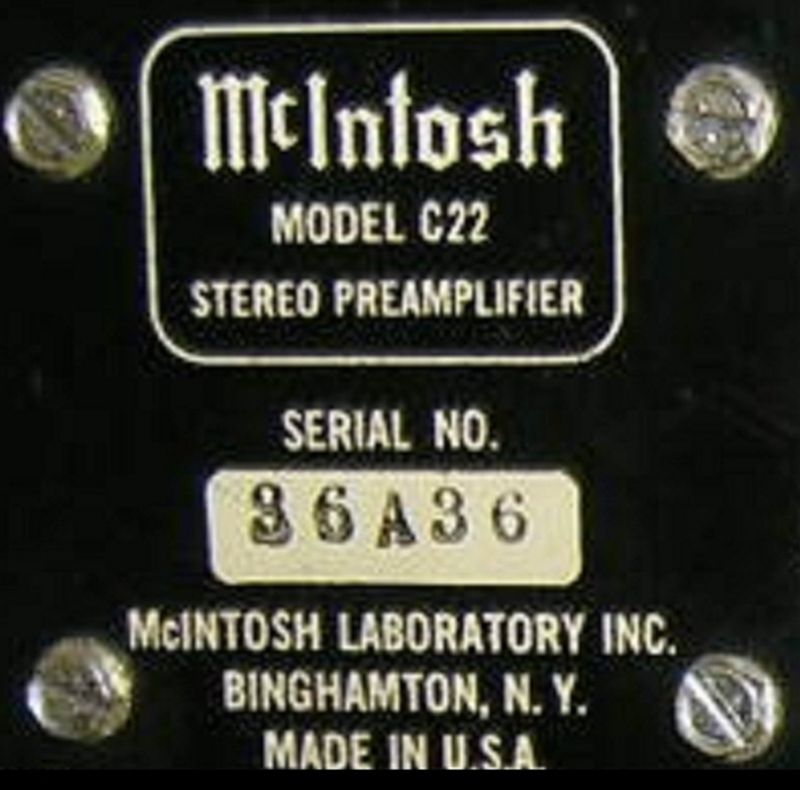

シリアル「36A36」
117V仕様です。
■ 現状
１．ノイズ、ハムが多い。電流のドリフトが50mvと非常に多い。
２．各部電圧CH。当社に来たときは初期のセレンからダイオードに変更されていたが、
その補償がなされていないため、フィラメント電圧/プレート電流が20％も高い（117Vの場合）。
３．真空管の不良7025(12AX7）をのぞいて他の５本全て不良及び入出力ピンジャックの接触不良。
４．電源部ブロックコンデンサーリーク不良。
５．Rチャンネルのカップリングコンデンサ0.0002不良。
６．電流端子板が焼損していらる。
７．サブ出力ボリーム（上部パネル）ガリノイズ多し。
８．コントロールパネル照明切替SWが不良。
９．全面パネル汚れ。
10．内部汚れ多し。
■ 対策／修理

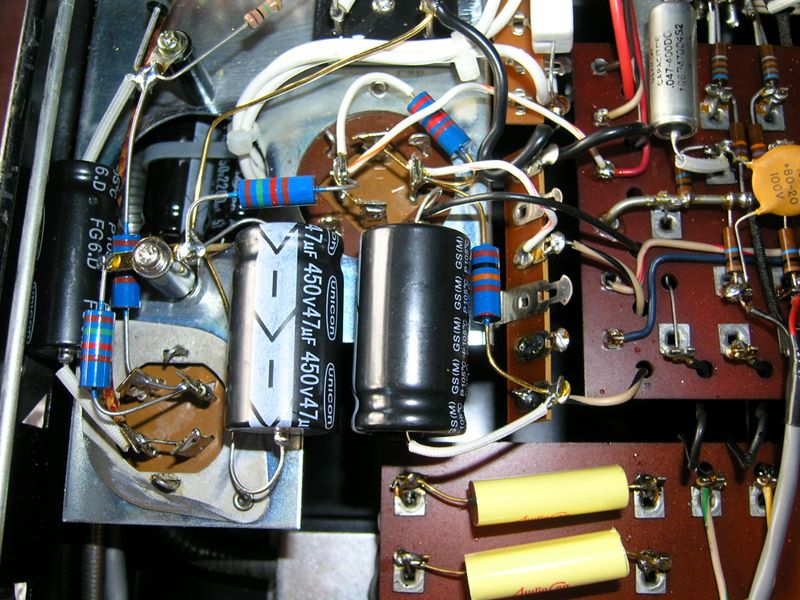

電源部取り替え
シリコン SBO-B6A06：60V-6A」シリコンUF5408高圧シリコン４ヶ交換

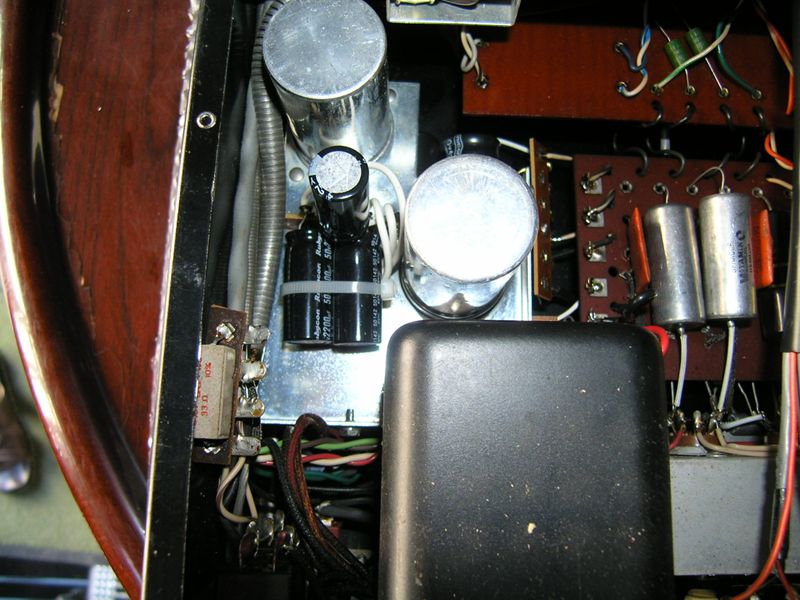

ブロックコンデンサー 50+50/450V交換
チューブラコンデンサー交換 47μF/450V −３ヶ交換
チューブラコンデンサー交換 3300μF/50V −３ヶ交換

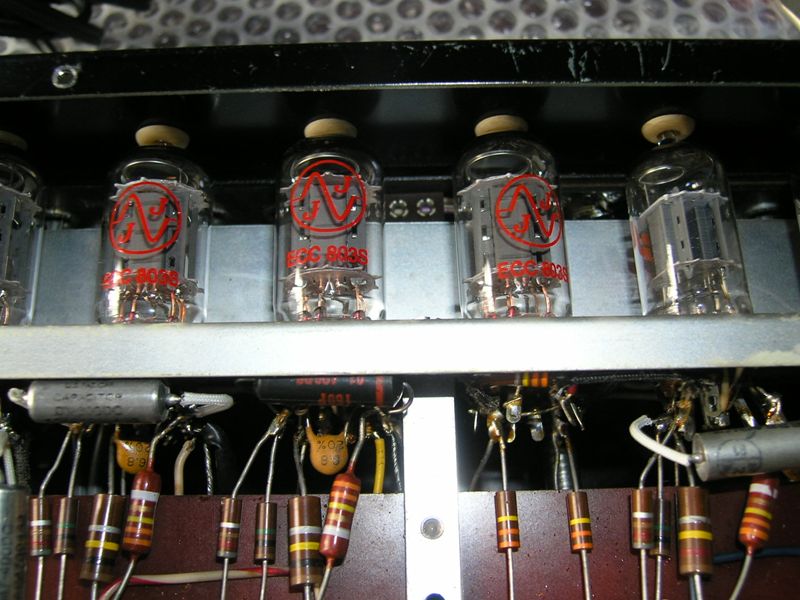

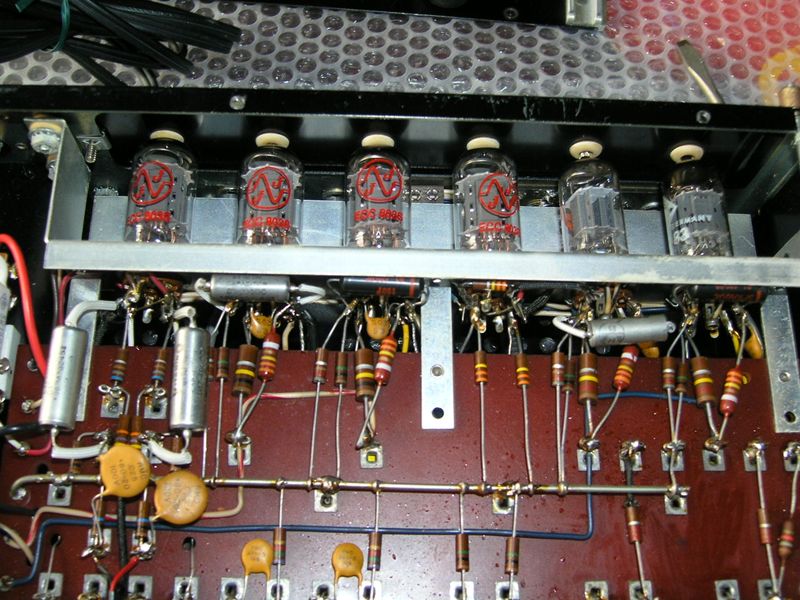

真空管 ECC8035−4本交換
ECC83テレフンケンらを原器に装着してあるものからセレクト。
チューブラコンデンサー／スピラグVQ-0.0022μF:400V交換

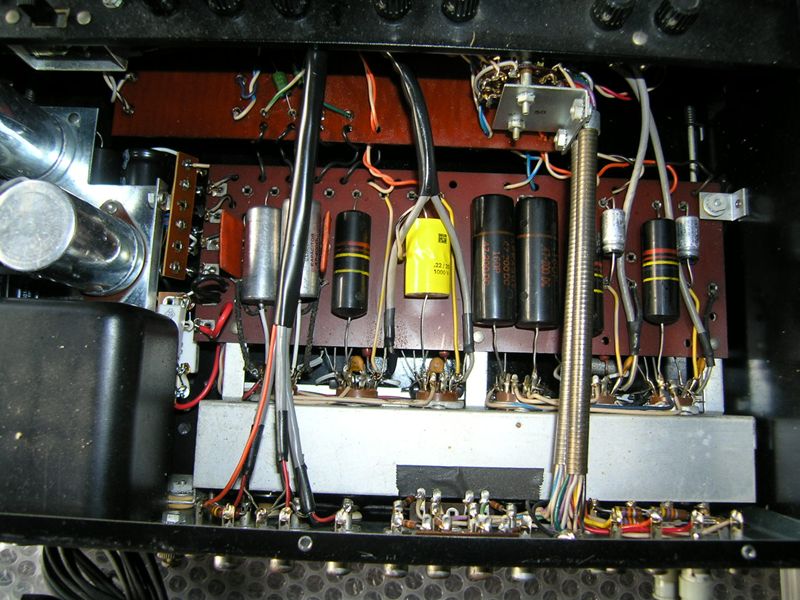

ブロックコンデンサー20+20+20+20/350V全交換

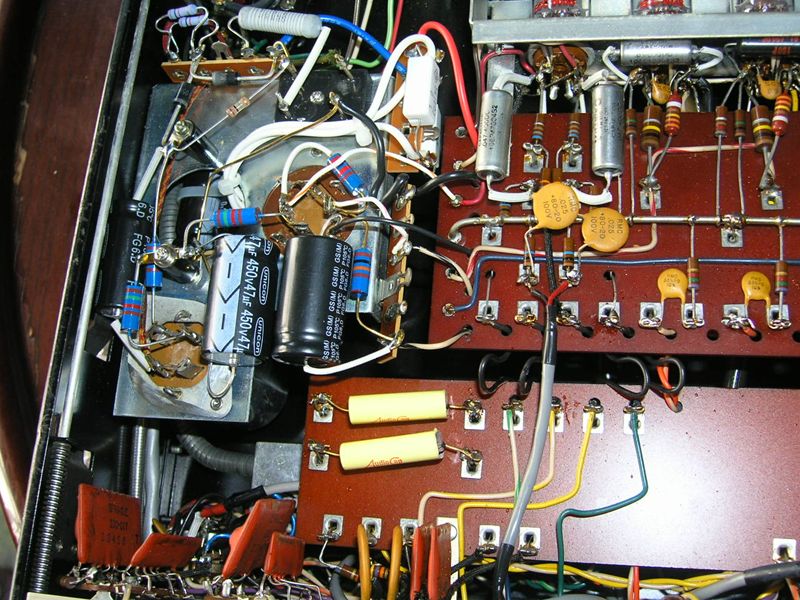

ラグ版新設 アースの徹底化
昔の劣悪なセレンの大きなリップルから開放されています。
その他不適刹那部品はほとんど交換しました。

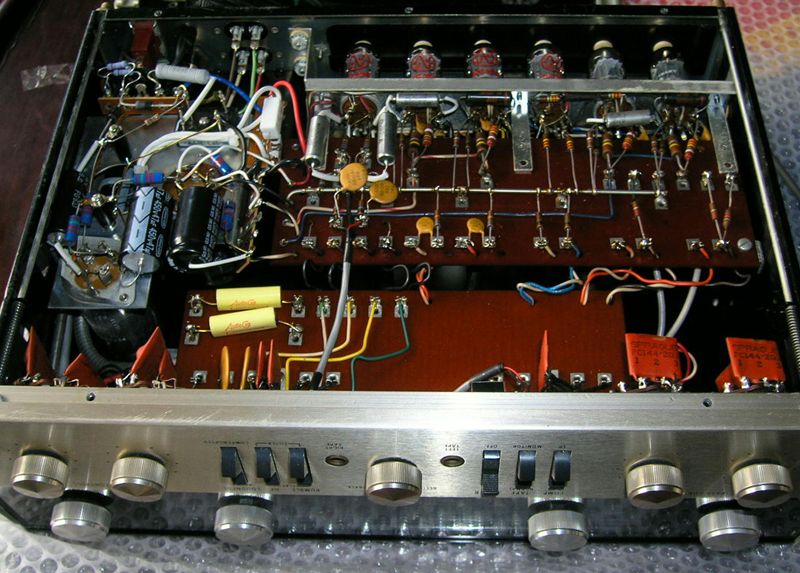

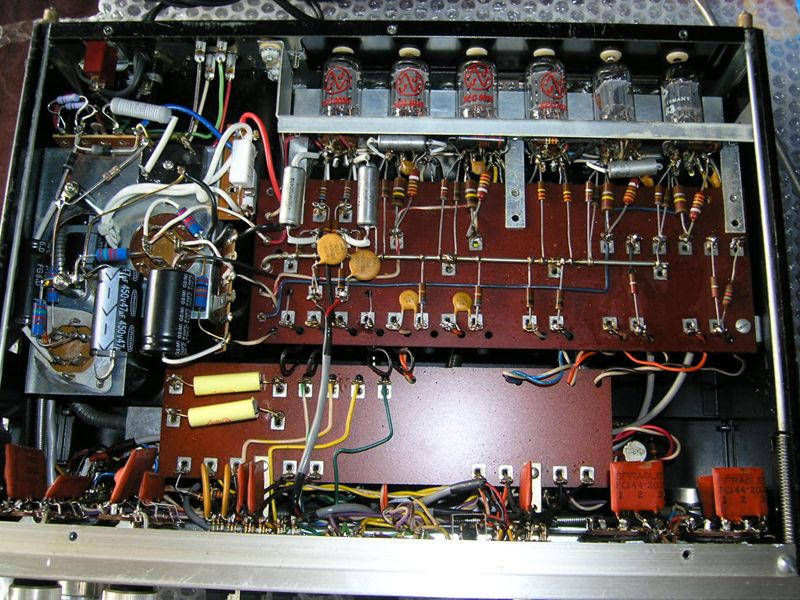

電源部は最新の電源修理技術搭載しました。

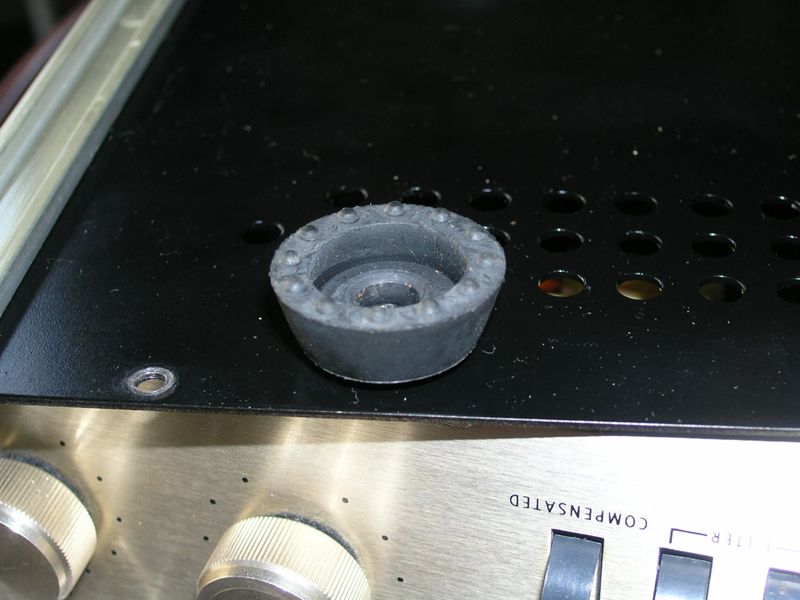

ゴム脚も最新のインシュレータ理論の脚に交換です。

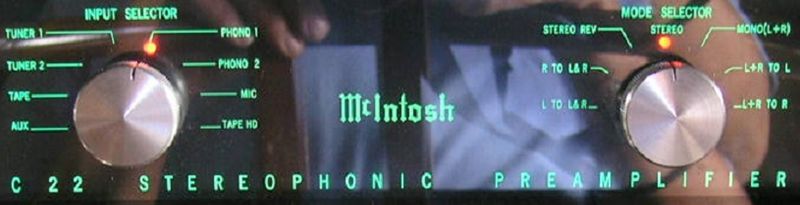

フロントガラス清掃。
グリーンフィルム交換済み。
ただ右のフロントのフィィルムにわずかにゆがみ？損壊有ります。了解ください。
電源は117Vで使用のこと。
ピンコードはピンの大きいのは駄目です。
50年前ということを考えると非常に素晴らしいです。
特性は初期特性以上と思います。
販売価格￥75万です。
期待を裏切りません。
高いだけはございます。
福岡セントラル試聴室「CASA-DELLA-MUSICA」で試聴できます。（要予約）
|
