SAE 2400 パワーアンプを修理
青春時代思い出

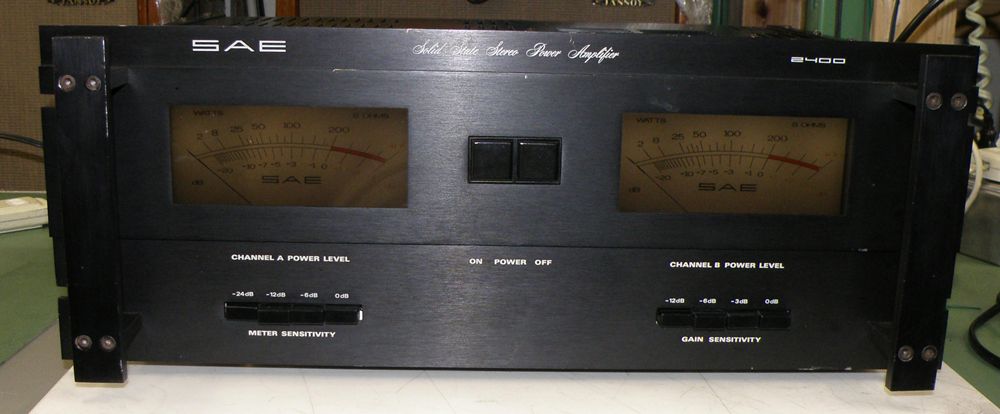

今回、SAEの名器#2400パワーをメンテナンスしました。
1980年頃の生産で非常に高価（当時￥４８万位）でした。
|

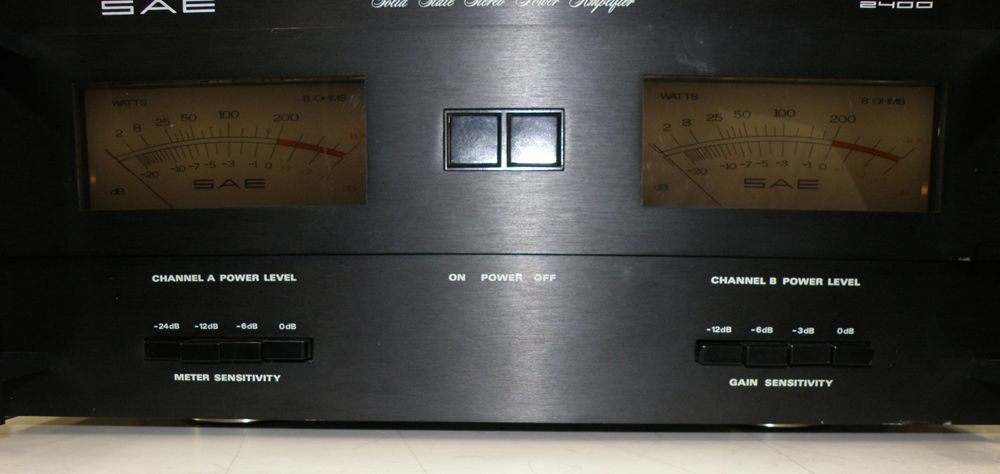

画像のようにランプ（12VＦＬランプ？)が暗いです。
 現状 |
１．ノイズ・ハムが多い
２．電流のドリフトが35mvと非常に多い
３．電源部ブロックコンデンサーリーク不良
４．カップリングコンデンサーリーク気味
５．電流端子板が焼損している
６．コントロールパネル照明切替ランプ切れ
７．全面パネル汚れ／基盤汚れ多し
８．内部汚れ多し
９．切替SW接触不良
10．入力ピンジャックの接触不良（要交換）

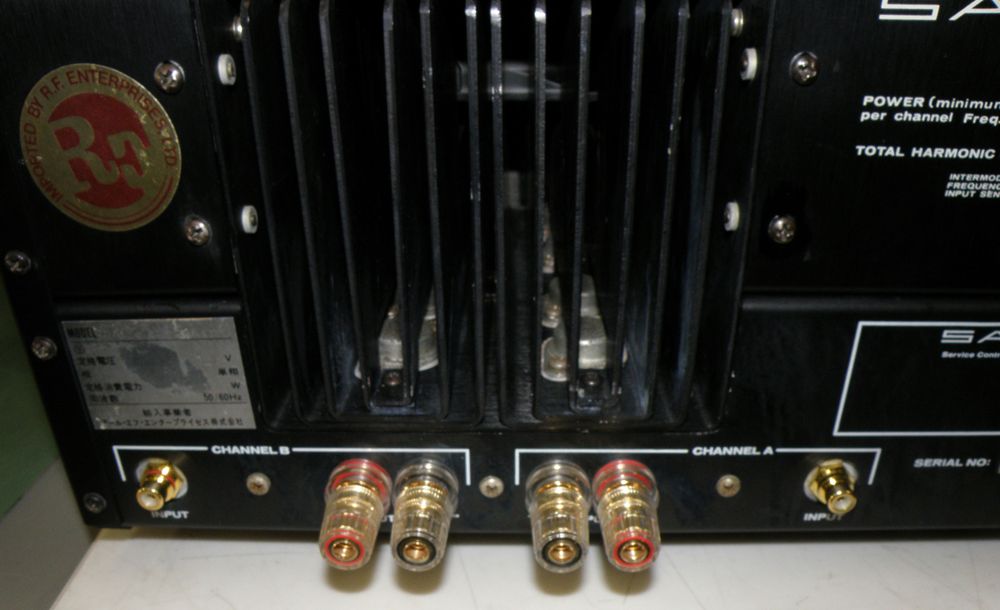

11．SP端子酸化不良
12．ACコ−ド劣化（要交換）
13．ACFANの風切り音がうるさい
|
|
| 対策／修理 |
１．基盤洗浄
２．切替SW接触、解体洗浄
３．電源部解体、ブロックコンデンサーに交換
４．カップリングコンデンサー交換
５．高速FRDに交換
６．コンデンサ選別後行う
７．ラグ版新設
８．アースの徹底化

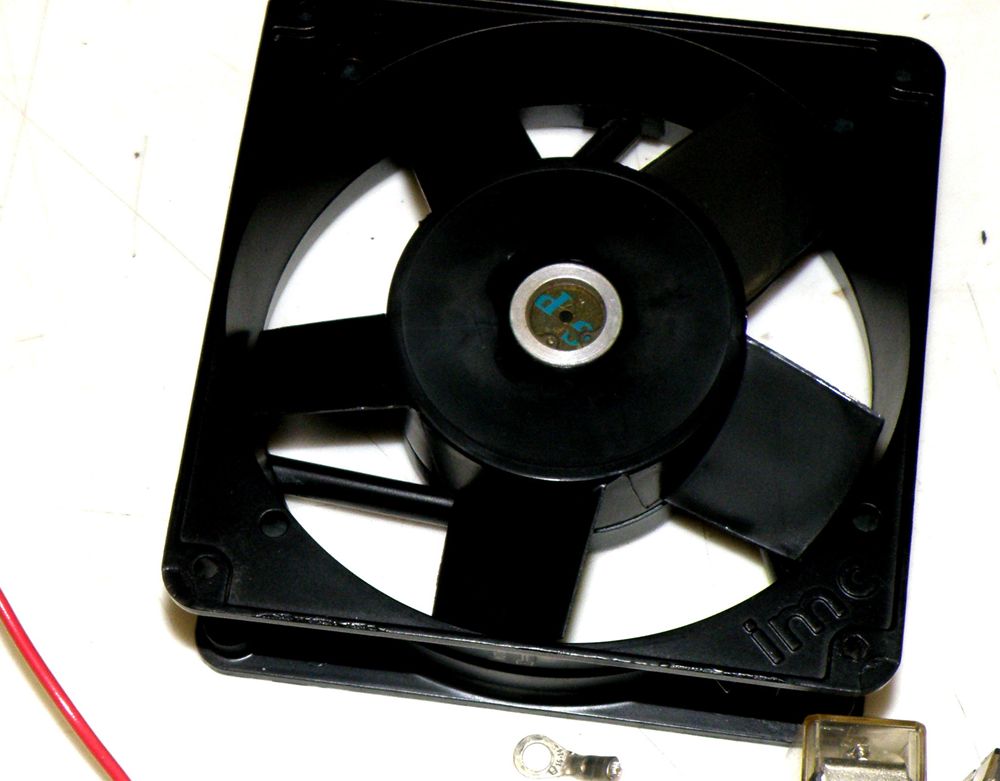

９．ACファンを国産の高度静音仕様に交換
10．TDK社のノイズフィルター付き3Pコンセントに交換
11．外付けベルデン社超大型AC電源コードに交換
12．3Vの発光ダイオードに交換-白くなります-電源部新設
13．高音質RCAに交換
14．高音質大型SP端子交換 |
当社の技術部が挑戦し修理完了です。
現在は廃棄の機器が多い中で思い出の品であるということで、
こういうのを直すのは気合いが入りますね。

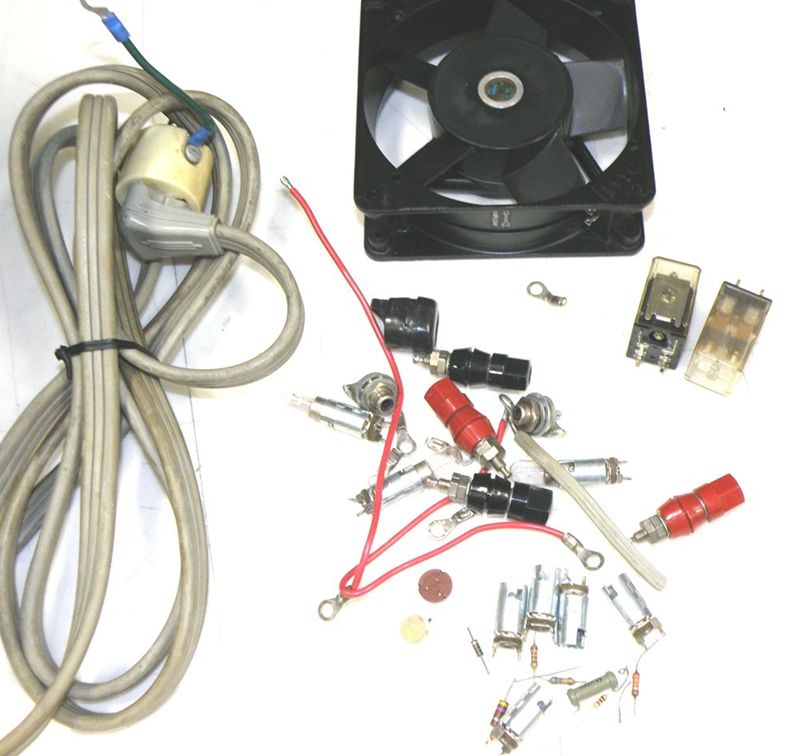

下に交換した部品のみ掲載します。
CDプレイヤーにてエージング100時間連続ランニング後に測定しました。
測定した結果は、初期特性以上と思います。
| 測定結果 |
| LRレベル差 |
0.1db以内 |
| 歪率 |
1Khzで0.004％ 1V時 |
| SN比 |
0.1mv以内 |
| 最大出力 |
180W-180W |
試聴してみますと、いい音です。
まさか30年前！とは考えられないいい音です。
非常に素晴らしいです。
これは大阪府羽曳野市のS氏様のご好意で掲載しました。
|
|
