三栄無線 UV-211 パワーアンプの修理
青春の思い出、復活

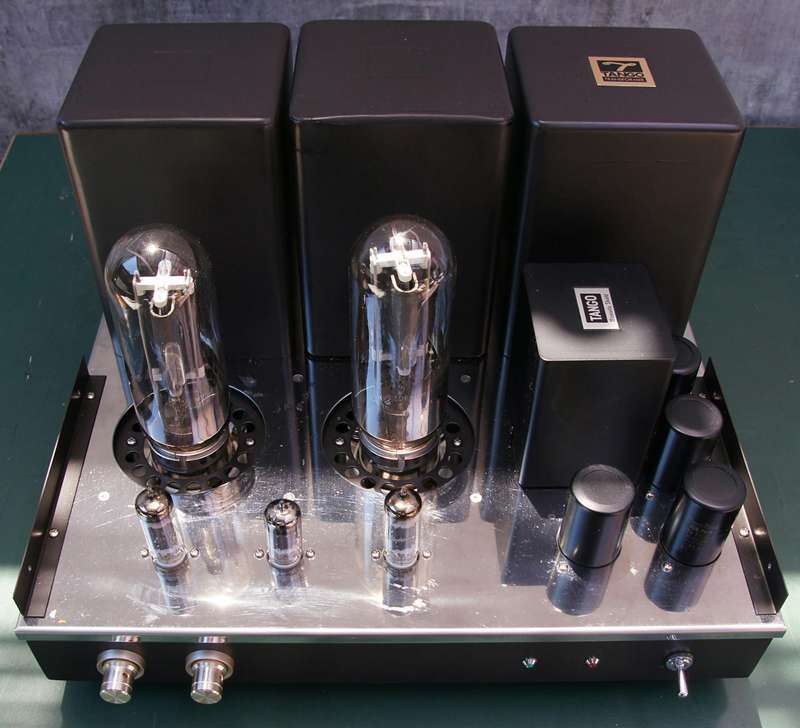

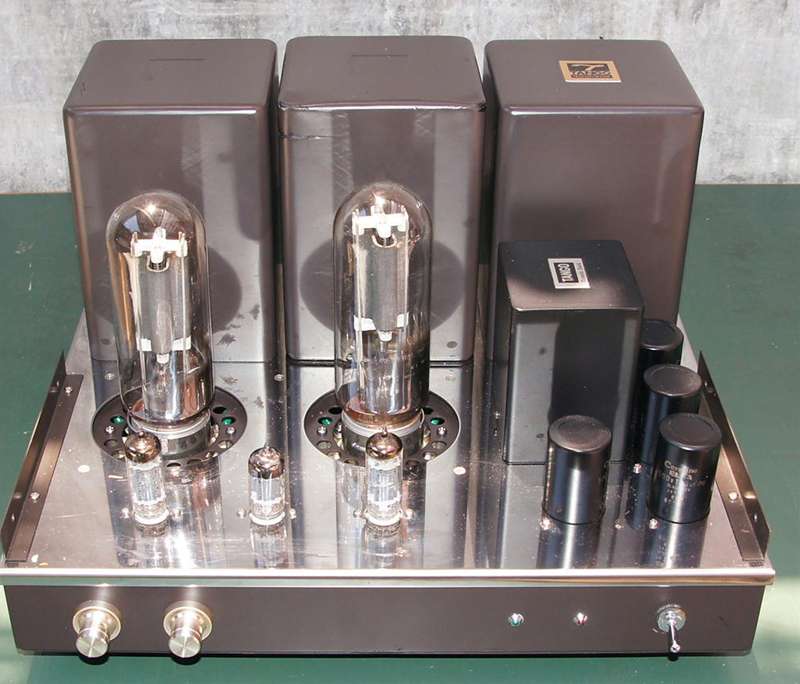

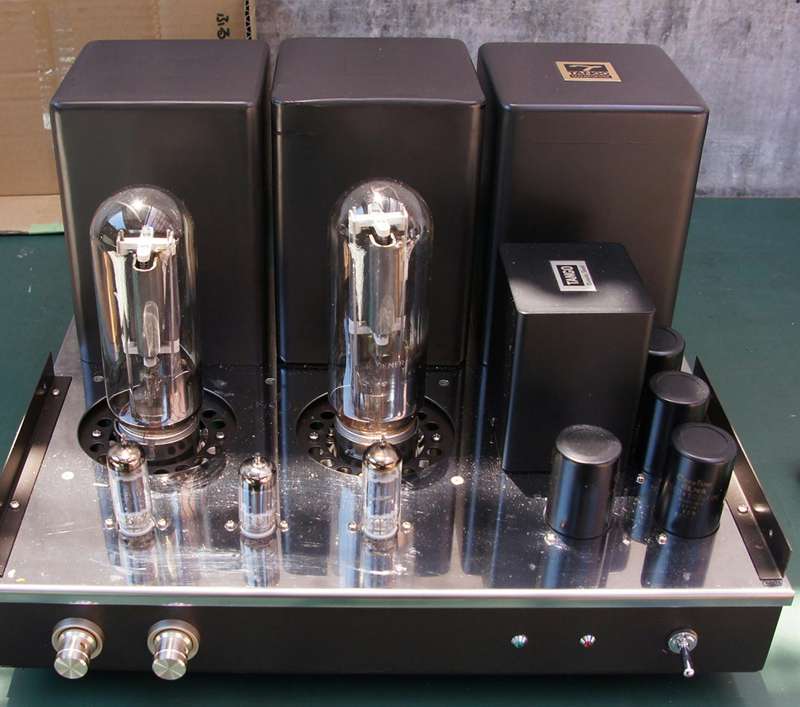

修理依頼品は、三栄無線 UV-211です。
30年前に購入し、組み立て、その後トラブルが発生したそうです。
そのまま倉庫に保管されていました。
修理内容
真空菅は正常で、交換しません。
チョークトランス、内部コンデンサー、抵抗は、不良品を交換します。

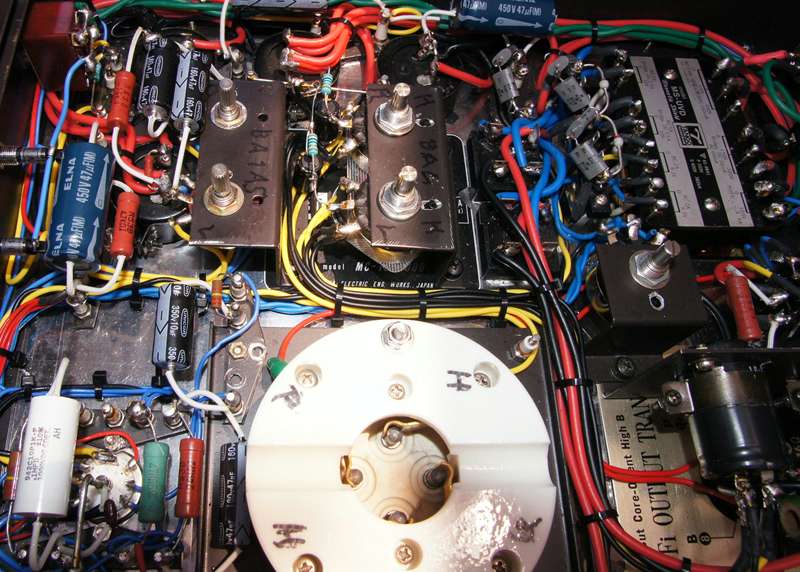

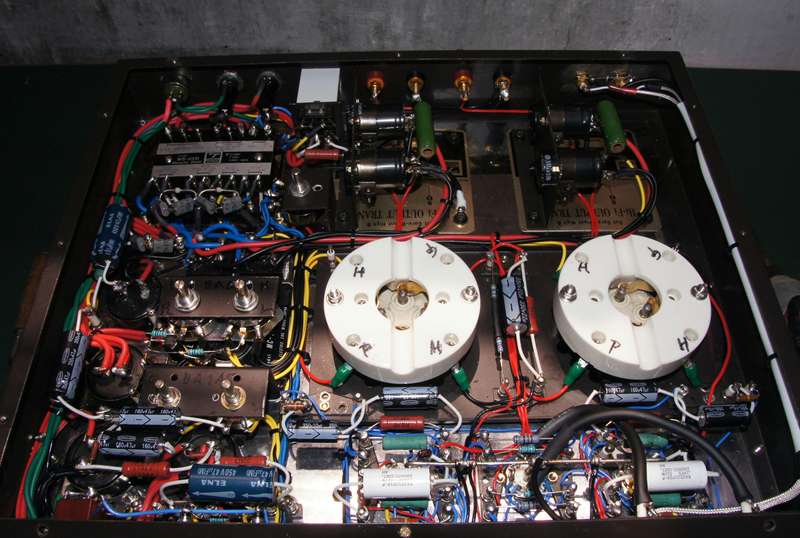

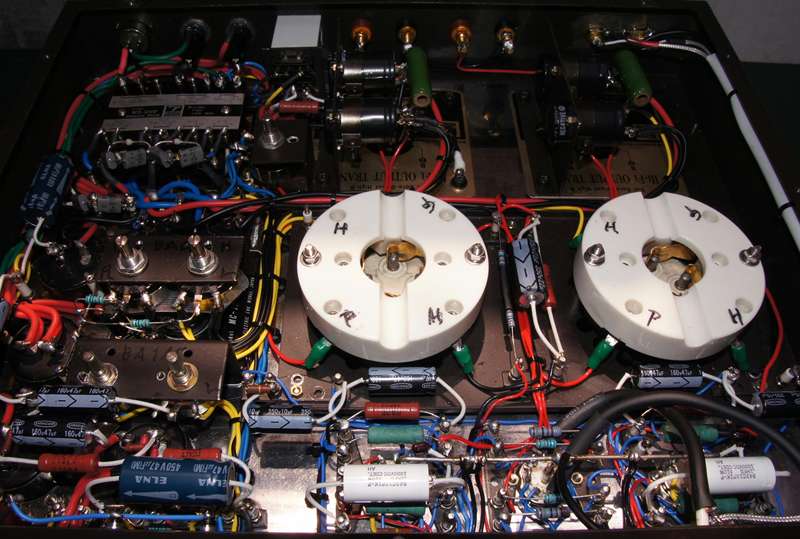

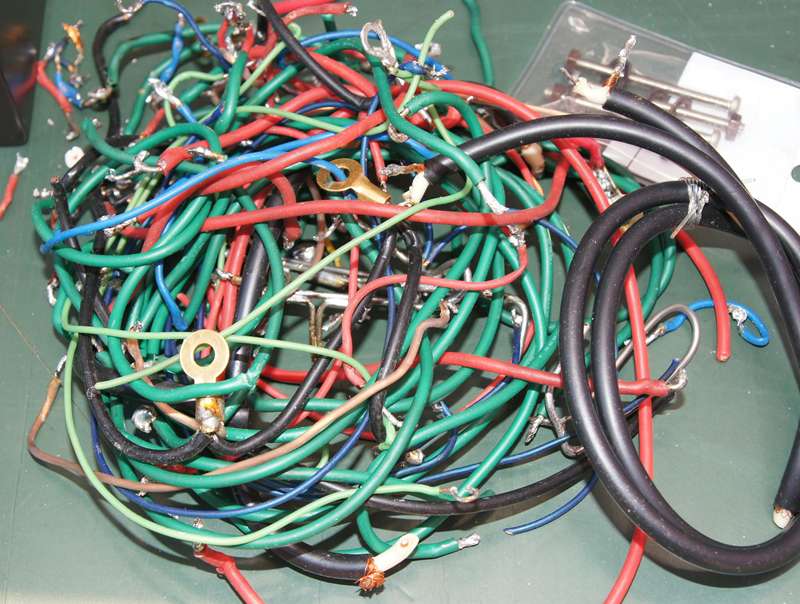

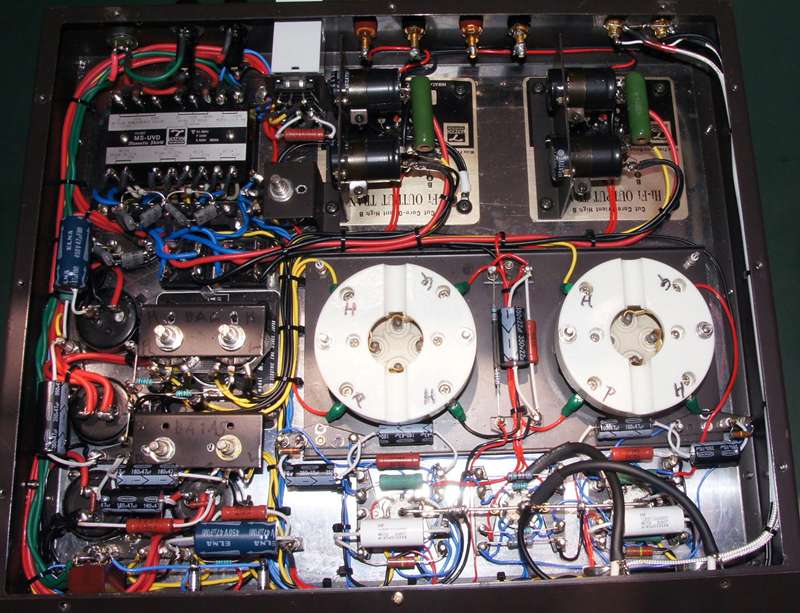

内部配線は、乱雑で天ぷら半田が多く、分解し、全て交換します。
|
交換部品 (1)
9Pソケットは、不良ゆえに交換
VR（バイアス用）は、すべて交換
ランプは、交換

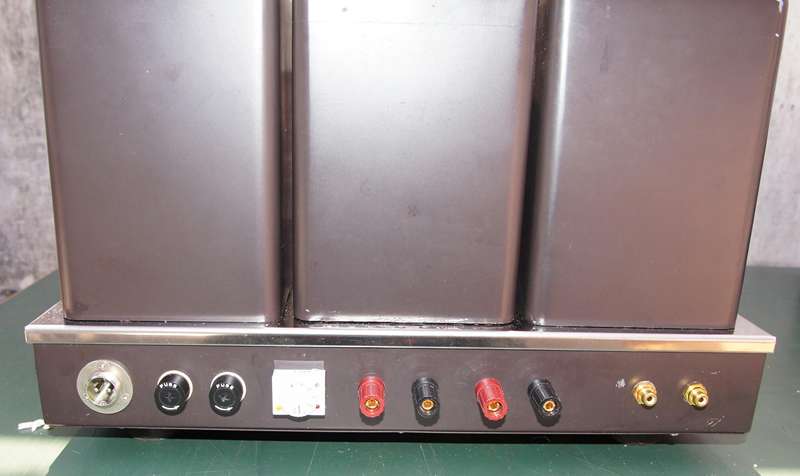

RCA端子は、金メッキに交換
配線は、もがみ電気 2515-2516 銀メッキ銅線に交換
半田は、銀半田を使用 |

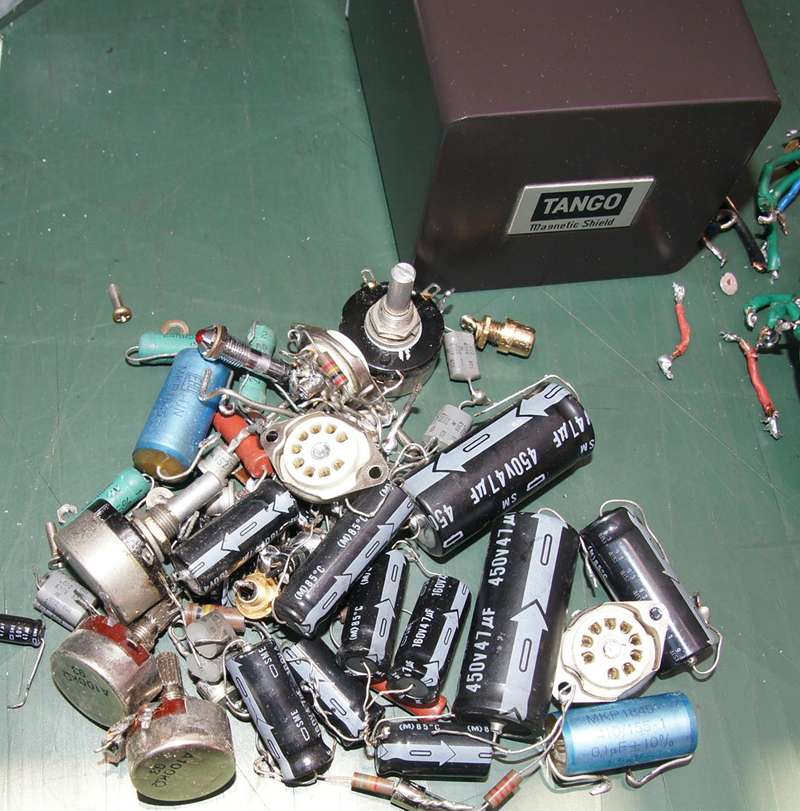

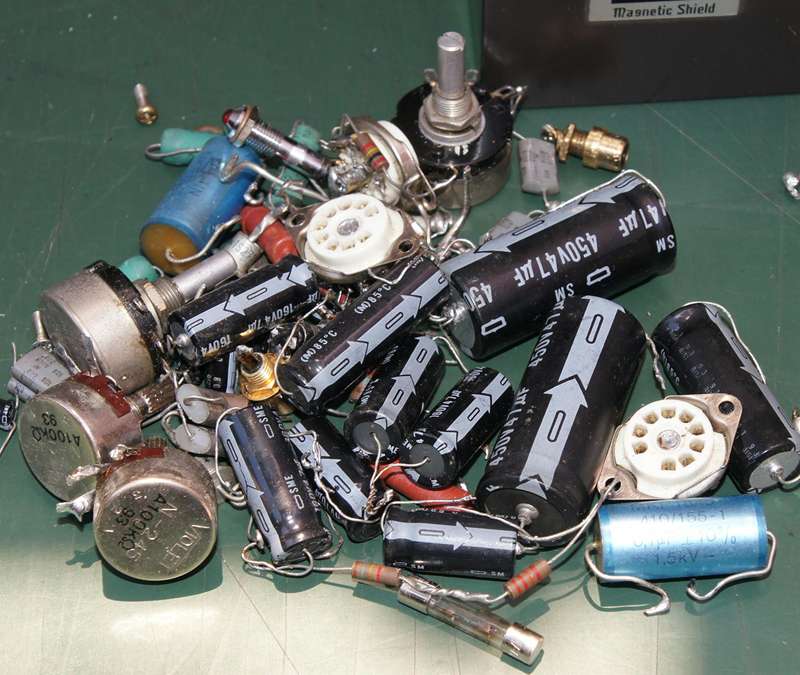

交換部品 (2)

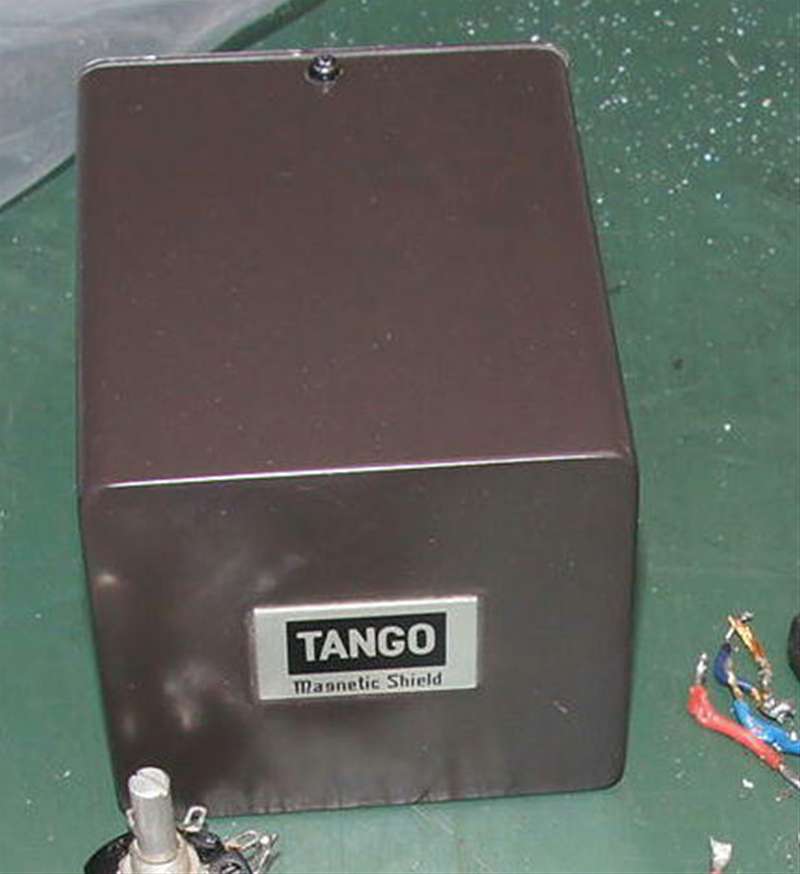

タンゴ チョークトランス LC-10-200（端子間不良）
コンデンサー
1000v／0.1μF×2
630v／0.022μF×8
電解コンデンサー
350v／47μF×2
160v／47μF×2
450v／47μF×1
100v／47μF×4
抵抗
1w／1.5k、100k、680×6
3w／100k、470k、47k、3k×6
4.7k、24k、2k×8 |
音色の自然さを狙います。
最大出力は、18W + 18Wです。
いい音します。
この記事は静岡県のK氏のご厚意で掲載しました。
|
|
