Telefunken V69B パワーアンプの修理

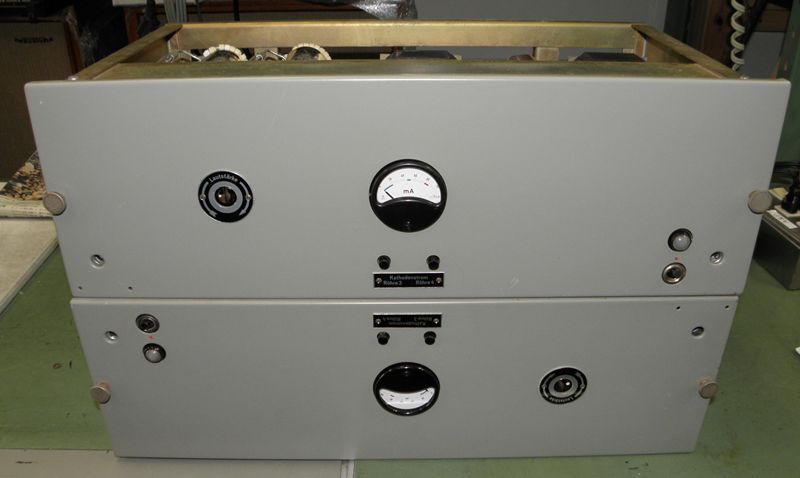

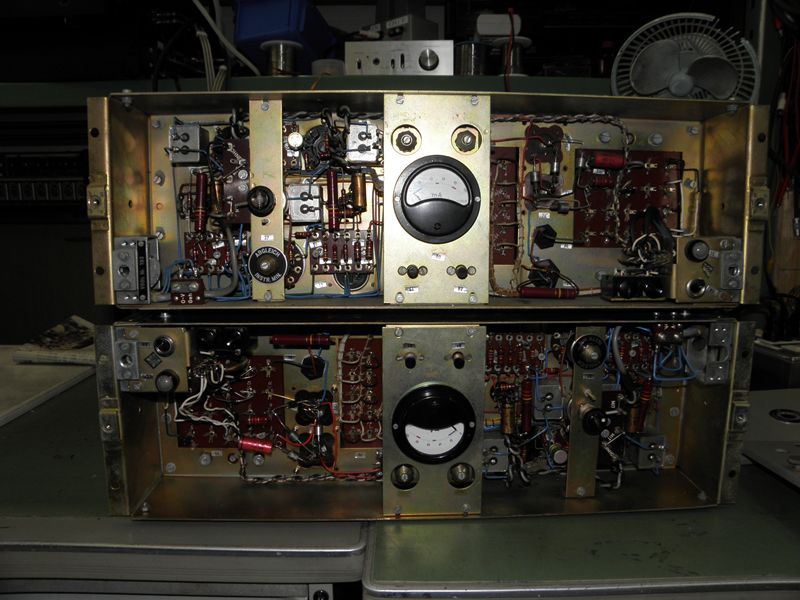

今回、ドイツ テレフンケン社 V69Bを修理しました。
本機は、シーメンス・クラングフィルム社のF2a(５極真空管)使用の、
プロ用モノラル真空管パワーアンプです。
V69Aはチョークインプット仕様ですが、
V69Bはチョークトランスを使用しないタイプです。
音が素晴らしいことで知られ、決して聴き疲れのしない音は、
技術国ドイツの本領を見せます。

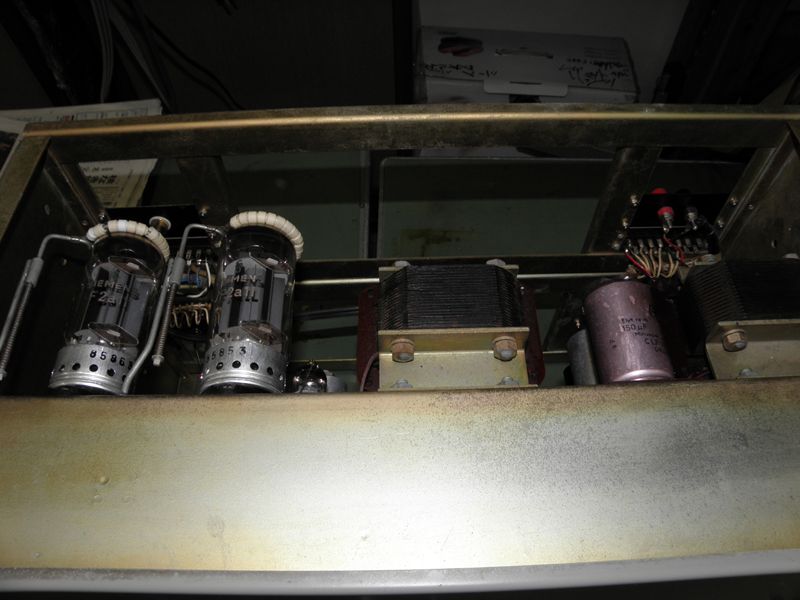

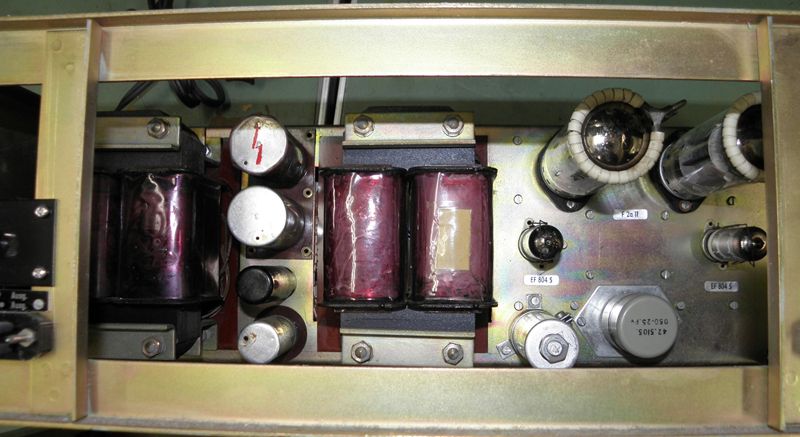

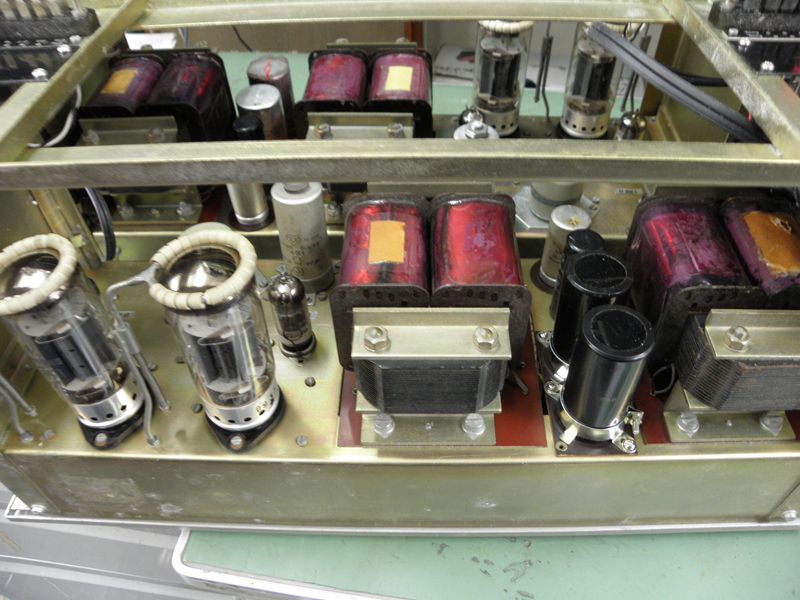

F2aの球が光ります。
動作特性も非常に使いやすい球です。
モノラルの片側のバイアス調整が利かないため、
当社テクノセンターで修理しました。
|
50年前のアンプのため同一部品がありません。
ゆえに出来る限り使える部品は使うが原点となります。

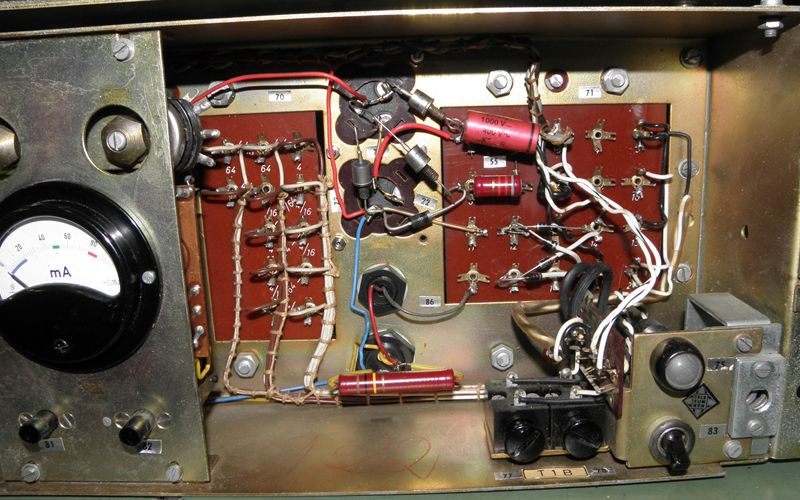

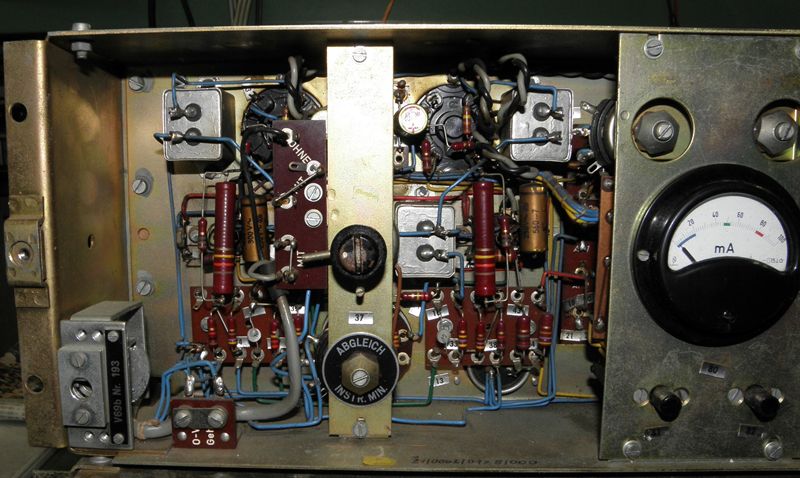

まず基盤の洗浄から始めます。
汚いですね。
全ての部品を測定します。

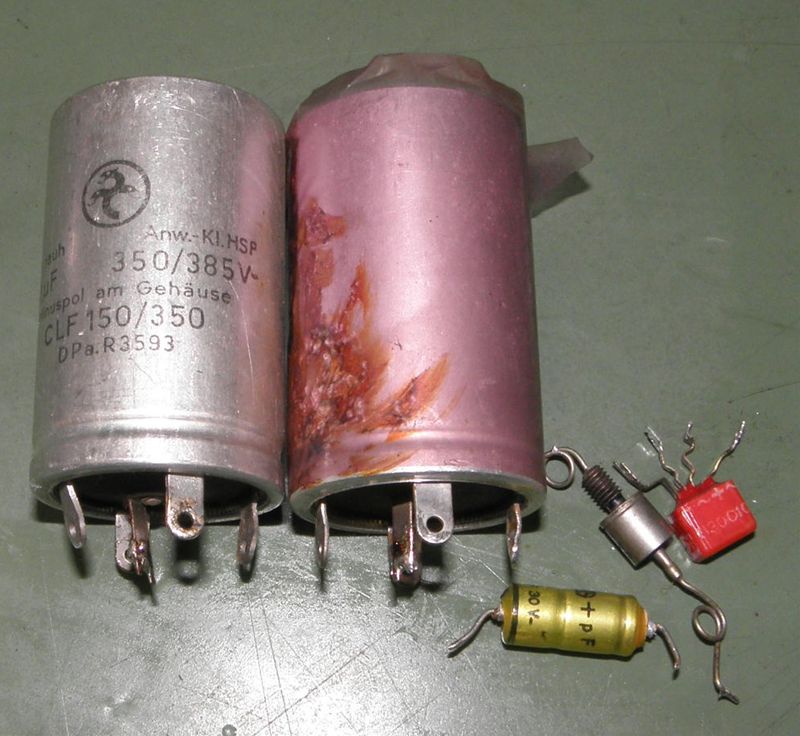

原因は高圧回路のコンデンサー不良です。
クリッドチョークのダイオード不良です。
画像乗せますが交換手順は企業秘密ですから了解ください。
特性は40HZ-16000HZで1W時0dbですから良くないのですが、
昔のアンプは非常にワイドレンジに聴こえますから不思議ですね。

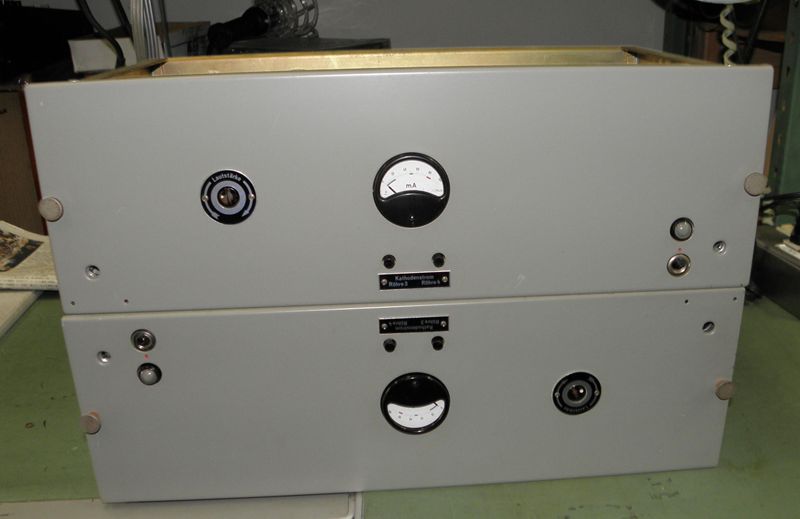

36.5Wの最大出力です。
これは、岐阜県のI氏のご好意で掲載致しました。
|
|
