YAMAHA B1 パワーアンプの修理
予算が無い！！！（第二幕）
第二幕では修理課程の画像を出します。
申し訳けありません。
PCに入れたデータをプリントアウトした後、データを削除してしまいました。
下の画像はプリントアウトした画像をスキャナーで再度読み取りったものです。
お見苦しき点、お詫び致します。 |
|
１〜２

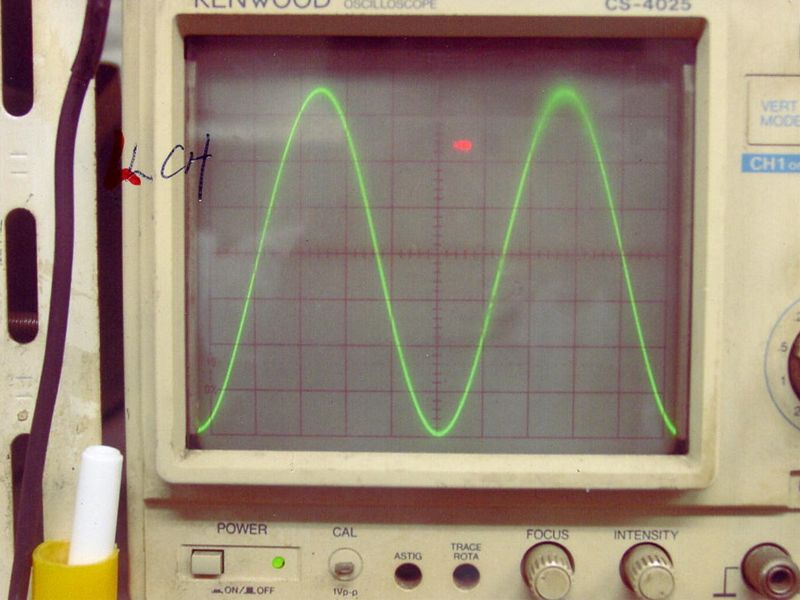

まず、オシロスコープで左右確認。
片方完全に歪む。
0.1W時ですから、
使用にならない状況です。 |
 |
 |
３

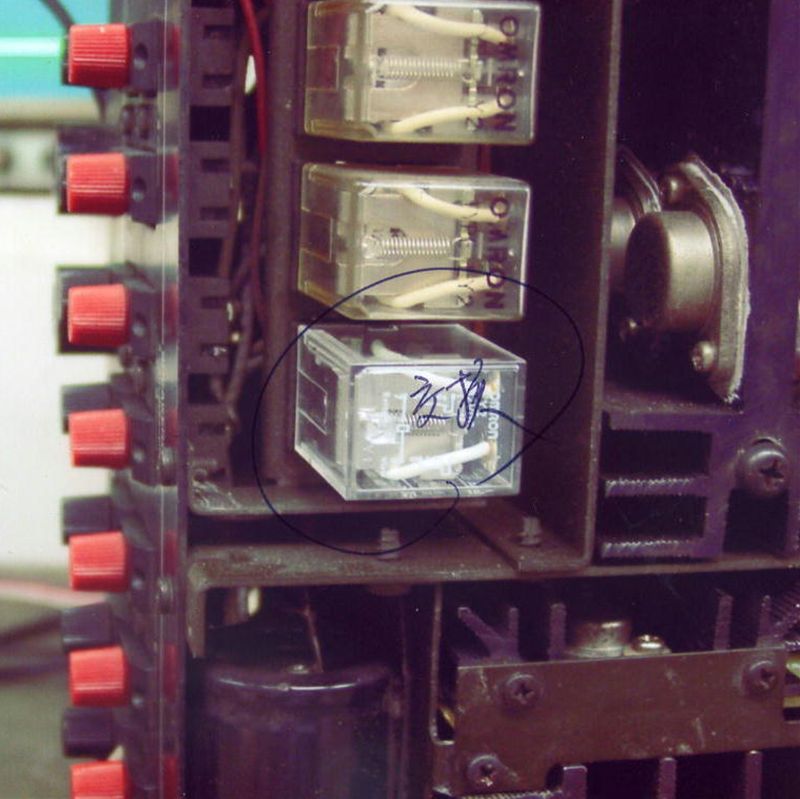

まずリレーを交換 |
 |

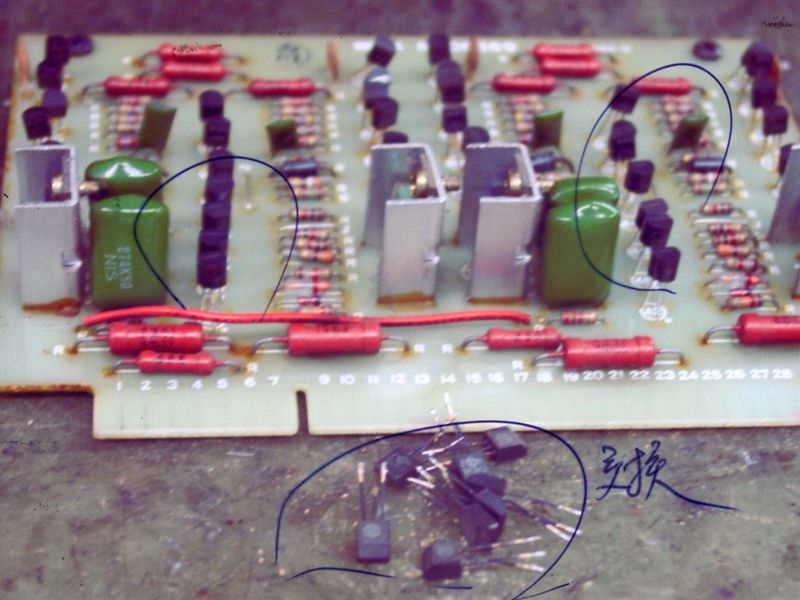

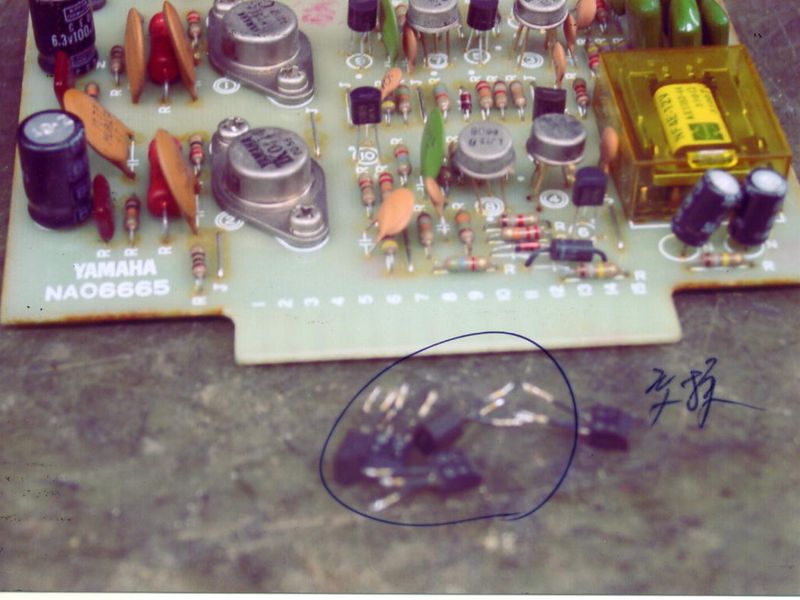

４〜６

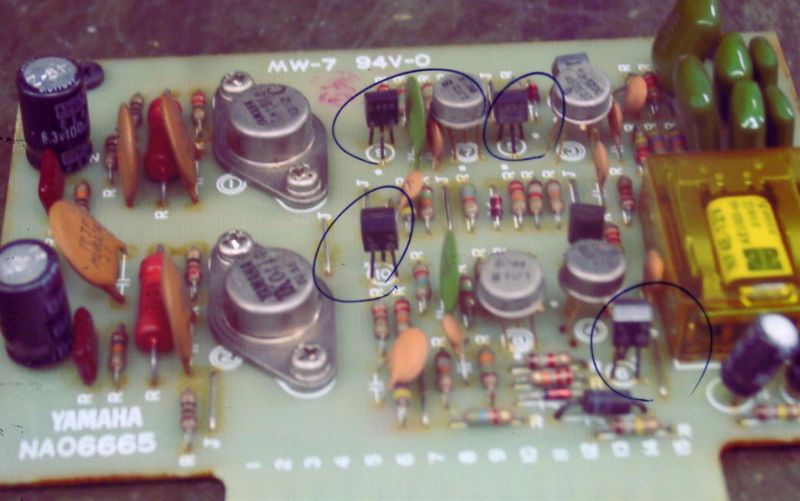

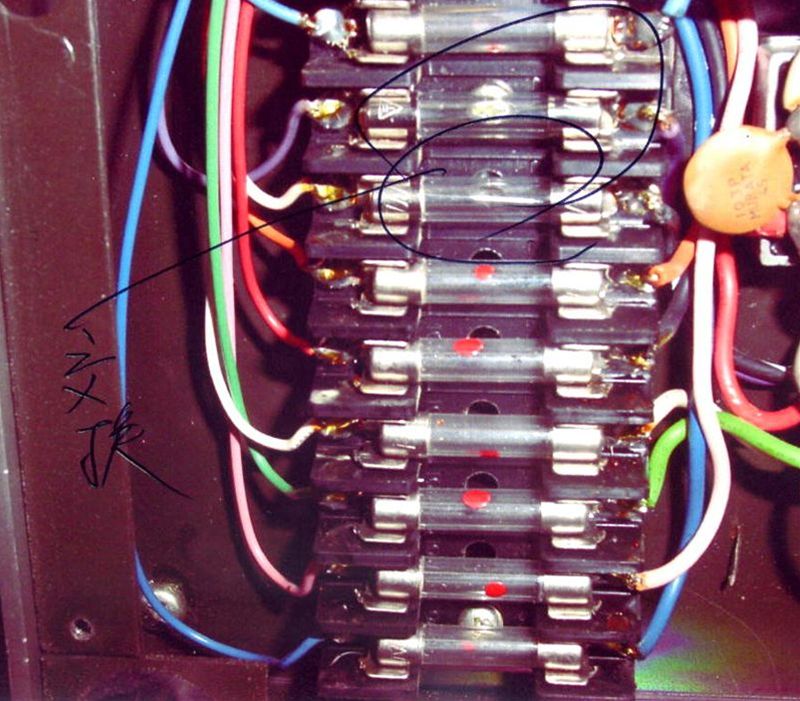

FET、TR、ダイオードの交換 |
 |
 |
 |

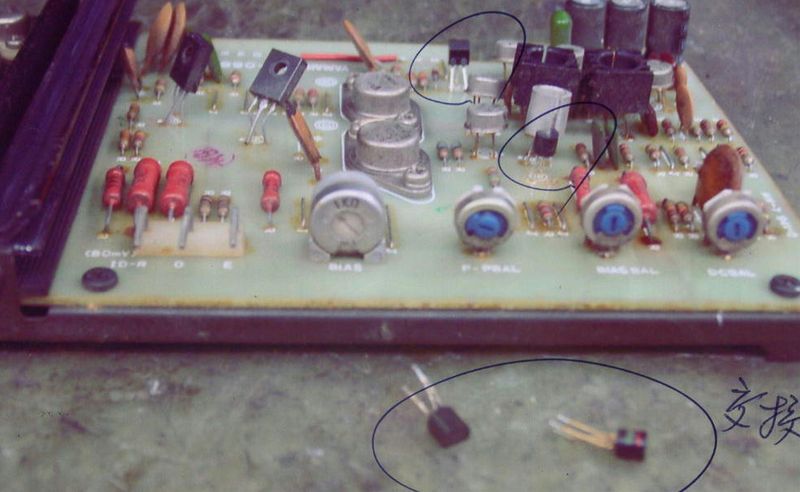

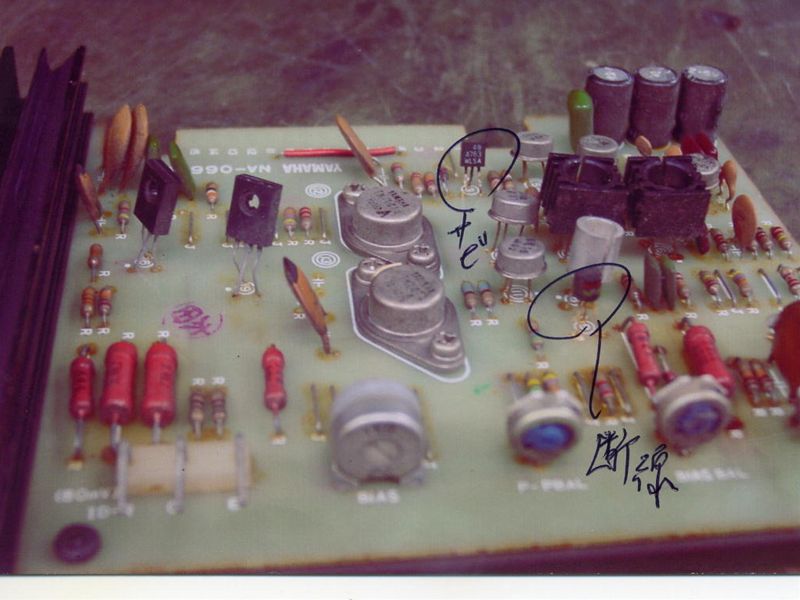

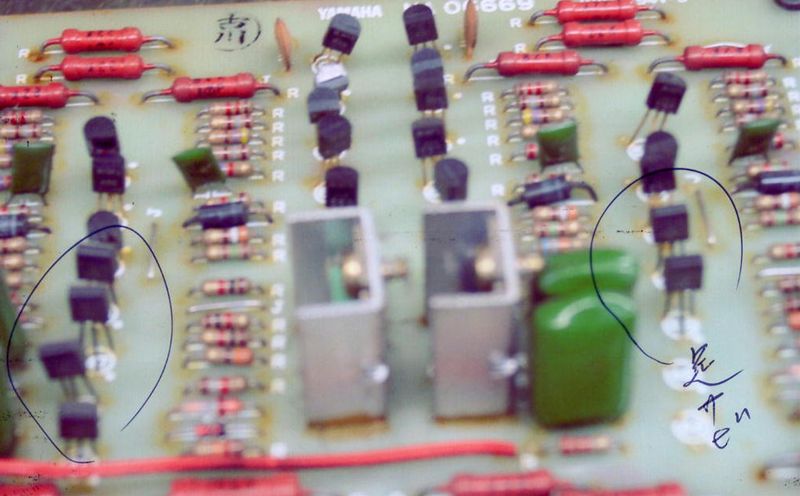

７〜11

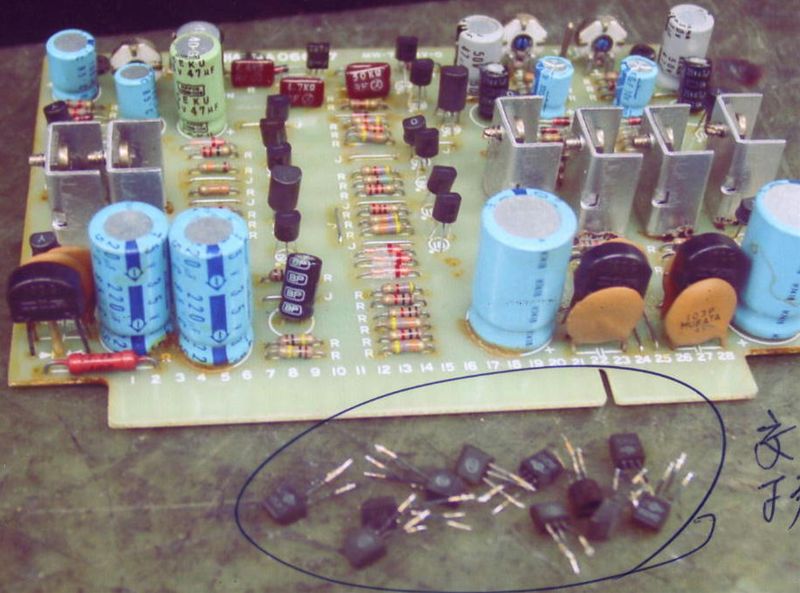

TRの不良交換 |
 |
 |
 |
 |
 |

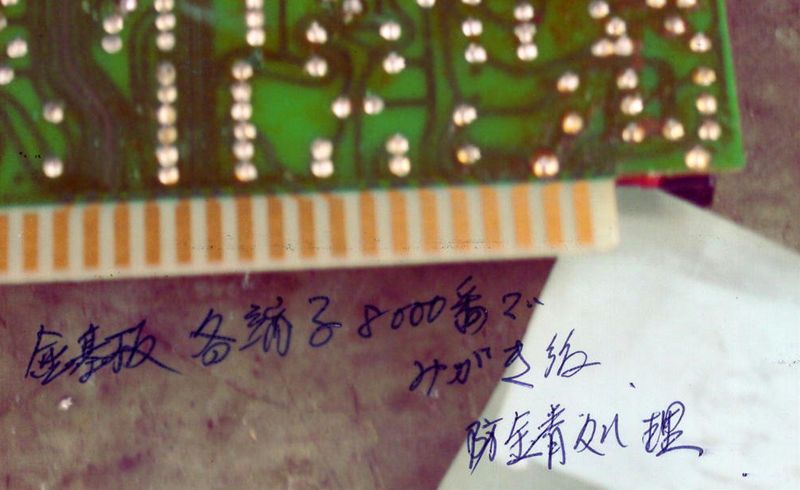

１２

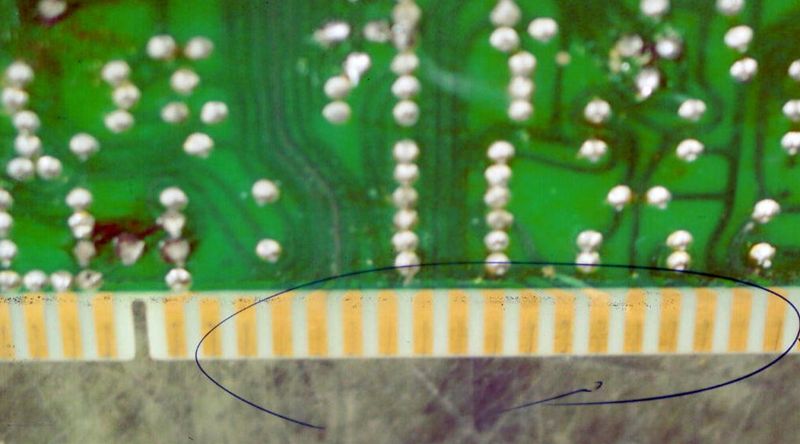

基盤の接触不良の修正 |
 |

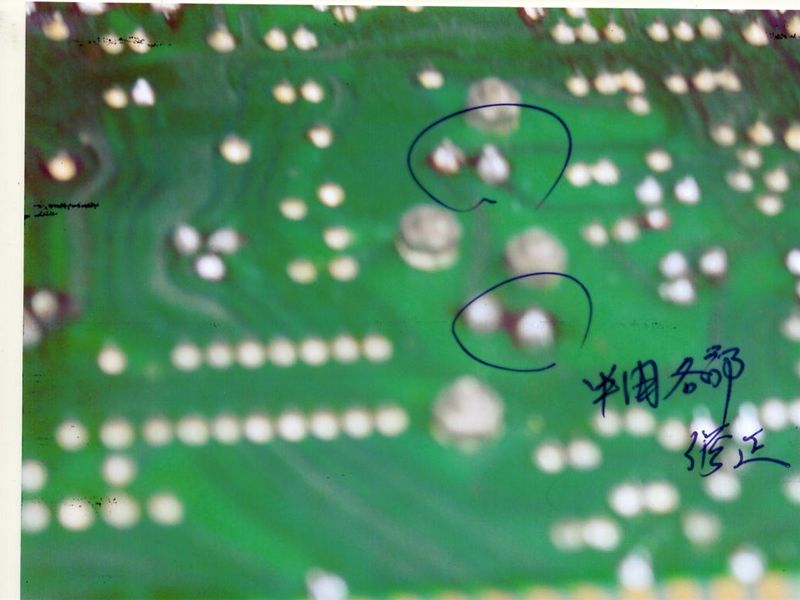

１３〜１４
半田の修復 |
 |
 |
１５
やはり基盤の半田不良です。 |
 |

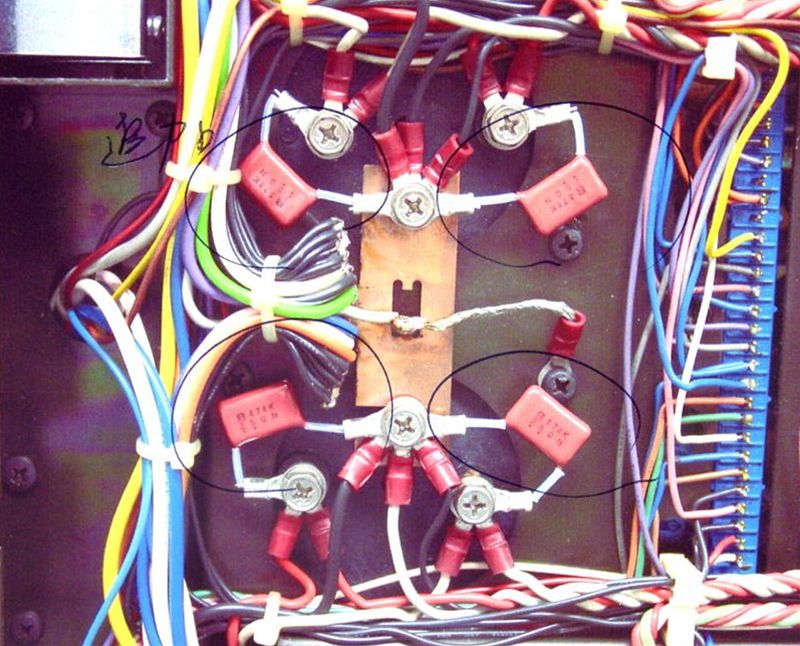

１６

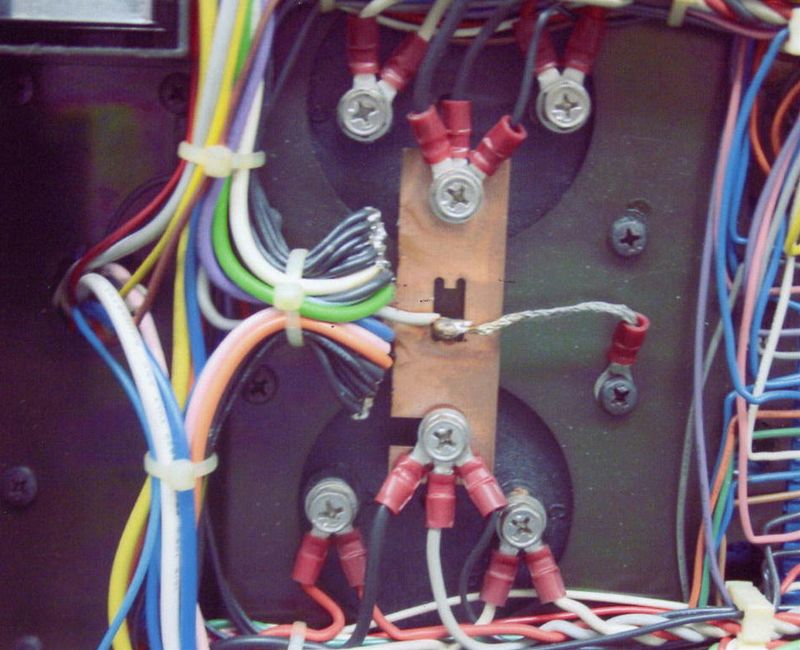

アース母線の修復 |
 |

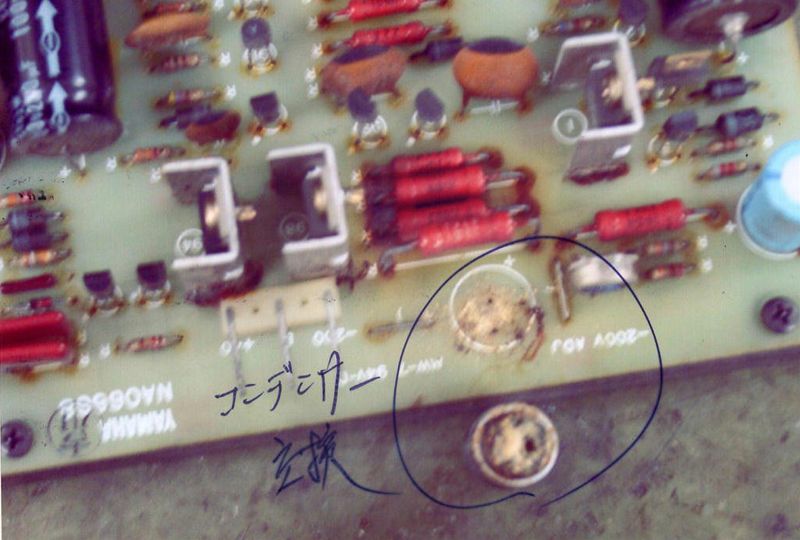

１７〜１８

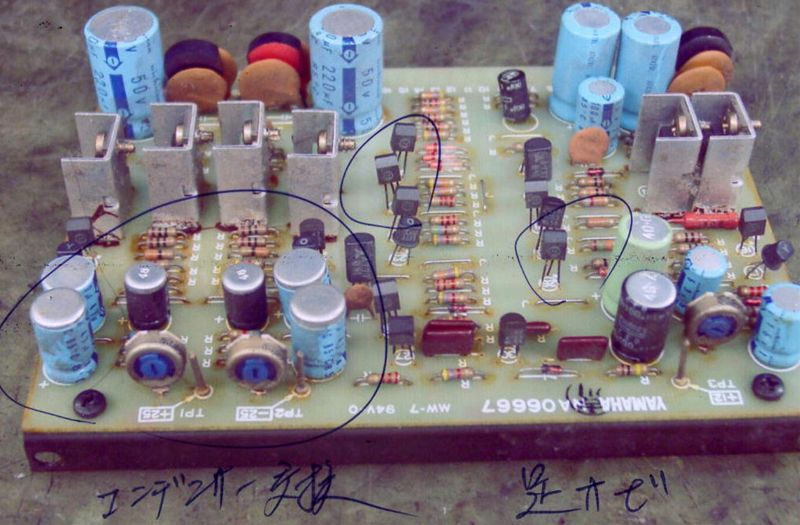

TRの脚焦げ−不良交換する。
コンデンサーの交換 |
 |
 |

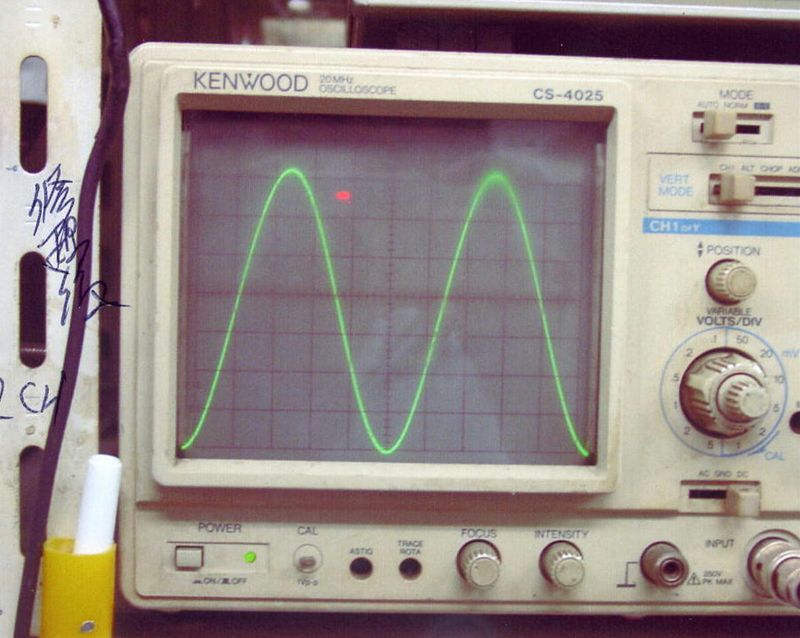

１９〜２０

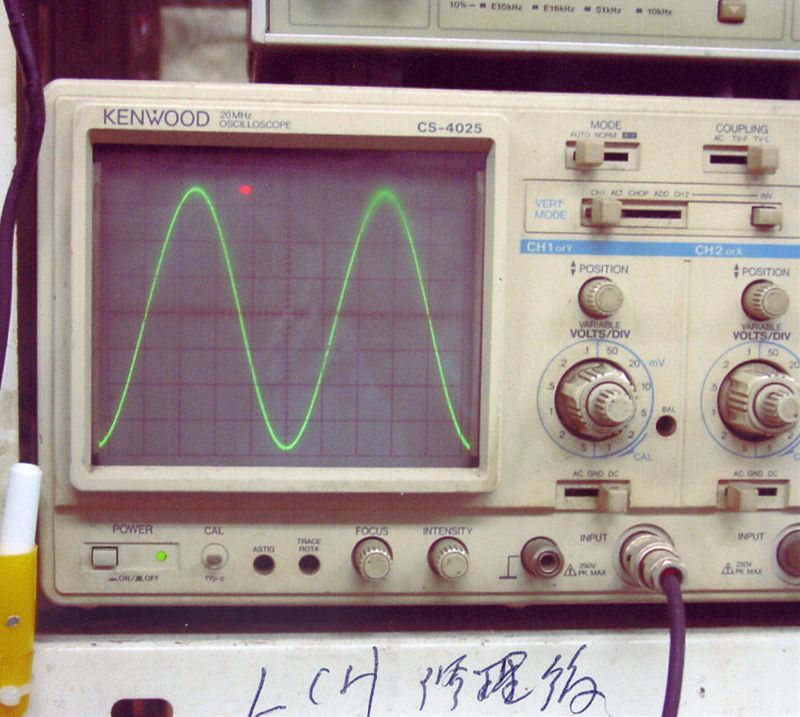

正常波形です。 |
 |
ランニングしてOKです。
しかし、問題はこれからです。
全ての部品交換したわけではございません。
限られた予算での修理でうまくいく場合も有りますが、
45年前の商品ですから、うまくいくのか？本当は心配です。
でも６０日の保証が付きます。ご安心下さい。
これは山口県岩国市のU氏のご厚意で掲載しました。
|
|
